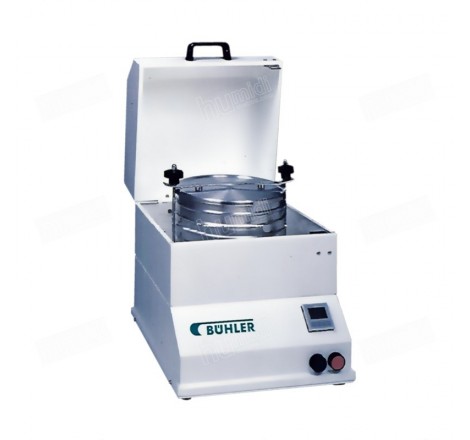

Tamizador-cernedor MLI-300C sin tamices

Tamizador y cernedor de laboratorio para el cálculo de granulometrías o impurezas de harinas, sémolas y cereales de forma rápida, repetible y normalizada. Puede ser usado en una fábrica, molino o laboratorio para llevar a cabo cernidos de control.

Ventajas

• Particularmente apropiado para comprobar el ajuste de los cilindros trituradores en los molinos y harineras
• Funcionamiento completamente silencioso del cernedor
• Movimiento rotativo, que simula los cernedores industriales de los molinos
• Interruptor de tiempos para desconectar el motor automáticamente
• Ejecución adecuada y ligera de funcionamiento seguro
• Bastidores de cerner fabricados en aluminio

Estructura de funcionamiento

Tamices superpuestos sobre una base dispuesta excéntricamente encima de un disco volante.

Incorpora 5 bastidores de aluminio con tamices recambiables (tamices no incluidos en este modelo), un fondo para recogida de la muestra y una tapa. Limpieza y desentrape de los tamices por medio de cadenas incorporadas en los anillos de cada tamiz.

Temporizador regulable que permite establecer el periodo de tamizado desde 0 hasta 15 minutos.

Cubierta superior protegida por sensor de seguridad para cumplir con la normativa de seguridad y prevención de riesgos europea.

Enteladuras normalizadas para granulometría:

• Tela metálica nº 20   (1.120 micras)
• Tela metálica nº 32   (670 micras)
• Tela metálica nº 45   (472 micras)
• Tela metálica nº 60   (355 micras)
• Tela seda 10XX   (125 micras)

Descripción general

El tamizador para harinas, sémolas y cereales de Bühler MLI-300C está fabricado con 5 tamices redondos, con telas de tamiz adecuadas (malla metálica o telas) que se montan dentro de sus correspondientes anillos metálicos de aluminio y se apilan sobre un fondo de recogida de muestra. Una tapa cubre la parte superio de la pila de tamices. La columna de tamices es colocada en una base de movimiento orbital que está movida por una polea. Dicha polea se mueve mediante un motor y una correa.

Las vibraciones del conjunto están equilibradas por un contrapeso que gira al mismo tiempo que la polea.

El producto a ensayar es cargado en la parte superior de la columna de tamices. Durante la duración del ensayo el material muestreado pasa a través de los tamices inferiores hasta que la parte más fina del mismo cae en el fondo de recogida. El tamizado es ayudado por pequeñas cadenas que se mueven sobre la superficie de los tamices para ayudar al desentrape.

Todas la partes móviles del tamizador MLI-300C están contenidas y protegidas dentro de una caja de acero. Un interruptor de seguridad controla el funcionamiento y la puesta en marcha del tamizador es imposible cuando la cubierta permanece abierta.

Montaje de los tamices

Cuando se reemplacen las telas o si se tiene que construir un nuevo tamiz se debe proceder siguiendo los siguientes pasos:

1. Cortar una pieza cuadrada (23) del tipo de malla (metálica o tela) aproximadamente 20 mm más larga que el diámetros del anillo interno con cadena (21)


2. Peguar la tela o suelde la malla al cuerpo del anillo poniendo especial atención en que no se produzcan deformaciones de la red


3. Cortar con una tijeras adecuadas el borde exterior que sobresale del anillo interno (21)


4. Cuando se haya hecho, limpiar el tamiz con aire comprimido


5. Instalar la banda de goma (24) sobre el borde del anillo interno con cadena (21)


6. El tamiz queda listo para su uso e instalación sobre los anillos externos

Granulometría de harinas

La granulometría de harinas es ensayada con los siguientes tamaños de abertura de tamices:

• 10XX
• 15XX
• 25Pr
• 25TI (240T)

Se tamizan independientemente cuatro submuestras del mismo producto con un único tamiz cada vez. Los pasos a seguir son los siguientes:

1. Colocar el tamiz a usar ( posición del grupo 21+22+23+24+25) sobre el fondo de recogida (26)




2. Llenar el tamiz con 50 gramos del producto que se va a ensayar


3. Colocar los cuatro anillos externos vacíos (25) sobre el tamiz




4. Poner la tapa de cierre (20) sobre la pila de tamices





5. Sujetar la pila de tamices presionando la cubierta por medio de los pomos (V) hasta que esté bien sujeta


6. Cerrar la cubierta del aparto


7. Poner el tamizador en marcha pulsando el interruptor principal


8. Debe programarse un ciclo de ensayo de 10 minutos (ver la página 11 del manual)


9. Comenzar el ensayo presionando el botón verde de inicio. La pantalla del temporizador mostrará el tiempo de ensayo restante




10. Si ocurre cualquier emergencia pulsar sobre el botón rojo de stop


11. Cuando el ciclo de ensayo ha concluido, el temporizador detiene el motor automáticamente


12. Apagar el interruptor principal poniéndolo en la posición "0" y desconectar el cable de la toma de corriente


13. Abrir la cubierta del aparato y desenroscar los pomos de cierre


14. Pesar el contenido del fondo o plato de recogida y anotar el resultado


15. Repetir este proceso para cada uno de los tamaños de tamiz
